СНЯТИЕ И УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ [ZJ, ZY, Z6]

id0117c1800500

Без моторедуктора привода дроссельной заслонки

1. Снимите компоненты в последовательности, указанной в таблице.

2. Выполните установку в порядке, обратном снятию.

am3zzw00004464

1

Крышка аккумуляторной батареи

(См. Примечание к снятию крышки аккумуляторной батареи.)

(См. Примечание к установке крышки аккумуляторной батареи.)

2

"Отрицательный" провод аккумуляторной батареи

3

"Положительный" провод аккумуляторной батареи

4

Кожух аккумуляторной батареи

(См. Примечание к установке кожуха аккумуляторной батареи.)

5

Планка крепления аккумуляторной батареи

6

Аккумуляторная батарея

7

Площадка аккумуляторной батареи

Примечание к снятию крышки аккумуляторной батареи

Осторожно

• Чтобы не повредить защёлки крепления, нужно снимать крышку поочерёдно с каждой стороны.

• При отведении защёлки с использованием отвёртки или плоскогубцев не прикладывайте чрезмерного усилия.

am3zzw00007290

1. Снимите крышку аккумуляторной батареи, следуя описанной ниже процедуре.

am3zzw00007291

(1) Потяните защёлку (с левой стороны) наружу и отведите её от выступа на крышке.

(2) Потяните защёлку (с правой стороны) наружу и отведите её от выступа на крышке.

(3) Снимите крышку аккумуляторной батареи.

Примечание к установке кожуха аккумуляторной батареи

1. Выполните установку, совместив в двух местах крючки Е кожуха с отверстиями в площадке аккумуляторной батареи.

am3zzw00002081

Примечание к установке крышки аккумуляторной батареи

1. Выполните установку крышки, совместив в двух местах крючки А крышки с отверстиями в площадке аккумуляторной батареи.

am3zzw00002082

2. Выполните установку крышки, совместив в двух местах крючки D крышки с отверстиями в площадке аккумуляторной батареи.

am3zzw00002083

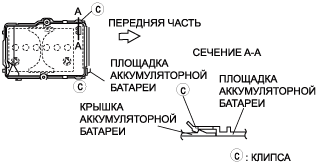

3. Закрепите крышку аккумуляторной батареи в двух местах на клипсах С площадки аккумуляторной батареи.

am3zzw00007292

При наличии моторедуктора привода дроссельной заслонки
